디스커버리4 빵빵이의 도어래치 수리기입니다.

2019년 1월의 어느날이었네요.
하차 후 차량의 리모컨으로 잠금버튼을 눌렀는데
도어가 잠기지 않고(사이드 미러 접히지 않음)
빵!빵! 알림음이 두번 울립니다.
어딘가 문이 열려있다 그 말인거죠...
차량의 프론트 조주석을 제외한 모든 도어가
잠기는 상태였어요.
그리하여 프론트 조수석 도어는
수동으로 열고 잠궈야 했었어요.
엄청 불편했죠..
원인은 다양할 수 있기에
네이버 카페 선배님들에게 조언을 구했고,
디스커버리4의 고질병이라는 사실을 알게 되었어요.
증상을 보니 도어래치 모터가 맛이 갔다고 판단하여
알리에서 도어래치 모터를 주문했네요.
ko.aliexpress.com/item/32867448471.html?spm=a2g0s.9042311.0.0.25b74c4d9FPWPW

US $1.04 5% OFF|랜드 로버/레인저 로버/재규어/포드 용 AZGIANT 자동차 도어 잠금 모터 중앙 잠금 모터

알리에서의 주문은 잊고 사는게 현명하다

도어래치 분해한 사진을 보면 모터가 두개입니다.
어떤 모터가 사망했을지 모르니 일단 세트로 주문합니다.
그리고 알리제품이기 때문에...
혹시나 하여 2SET를 주문했습니다.

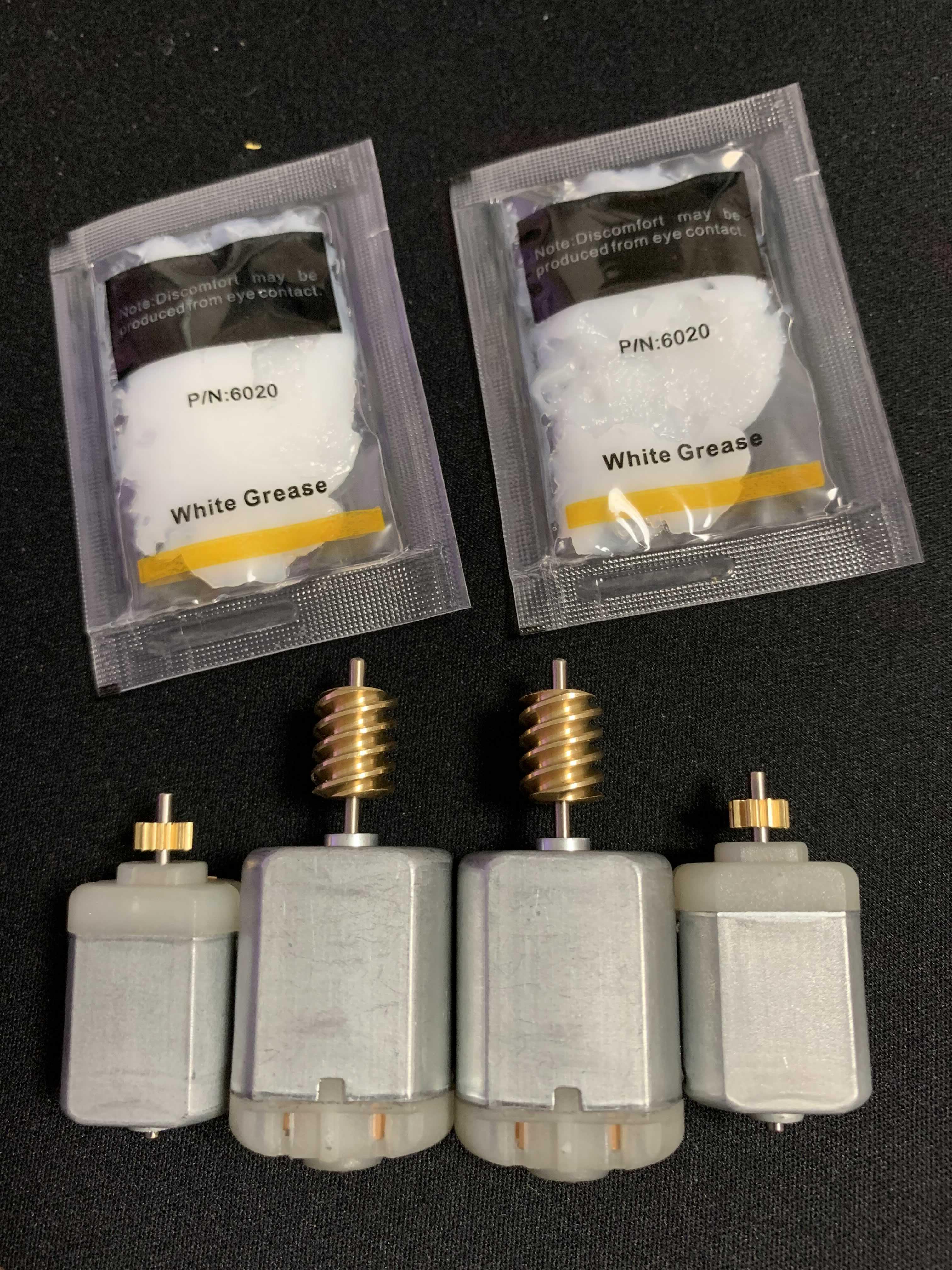

SET로 주문하니
내부에 사용할 구리스도 동봉되어 있네요.
자, 이제 날씨 좋은날 야외에서 작업을 해봅니다.
바닥에는 피크닉 매트를 깔았습니다.
혹시나 모를 볼트의 추락사고 및 행방불명에 대비하여...
도어트림 분해 관련해서는 크게 어려울 것이 없습니다.
사진과 간단 설명으로 대체합니다.

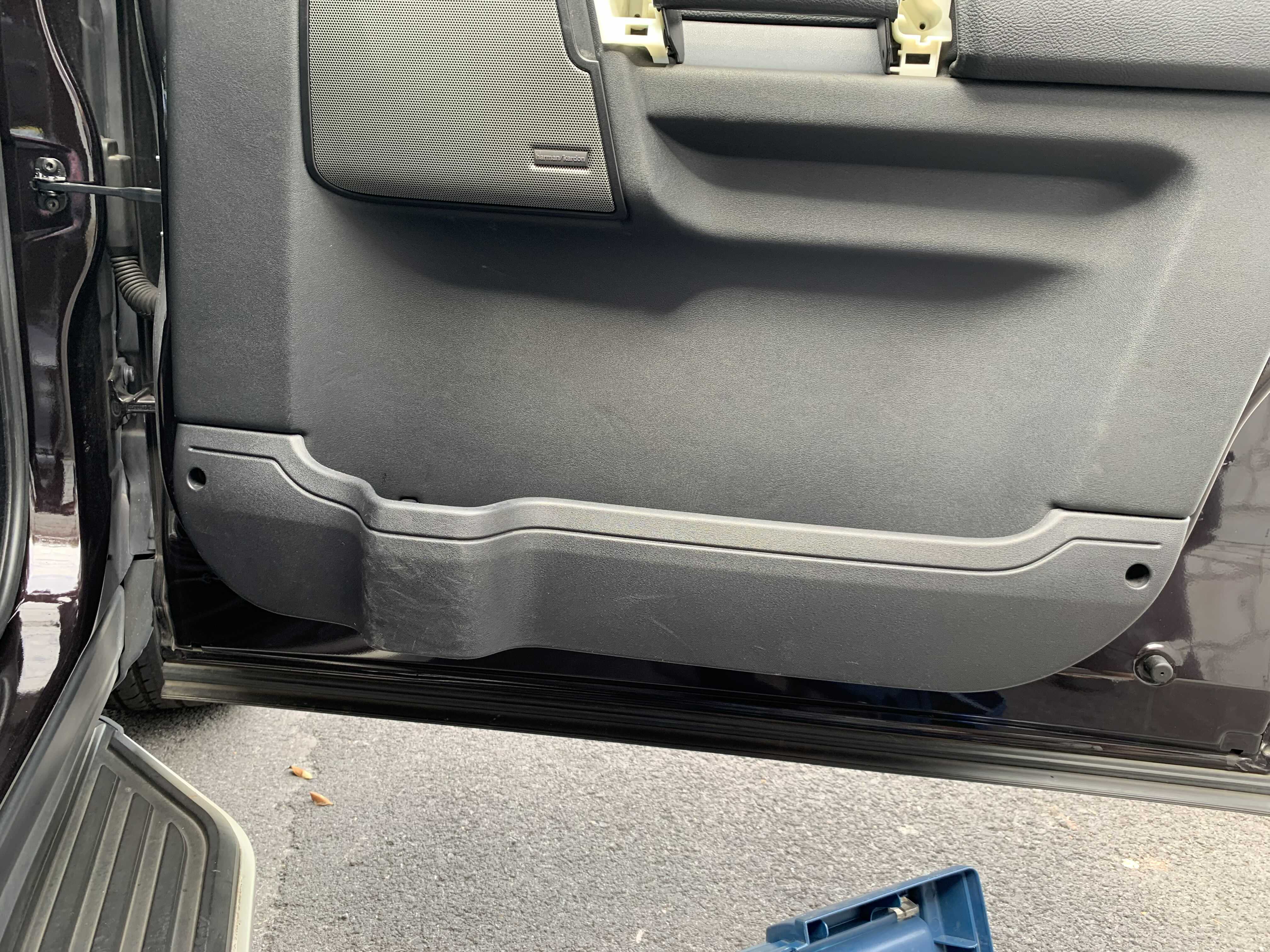

하단-상단 순으로 들어줍니다.

각각 볼트 2개씩

트위터 클립은 힘을주고 당기면 빠져요.

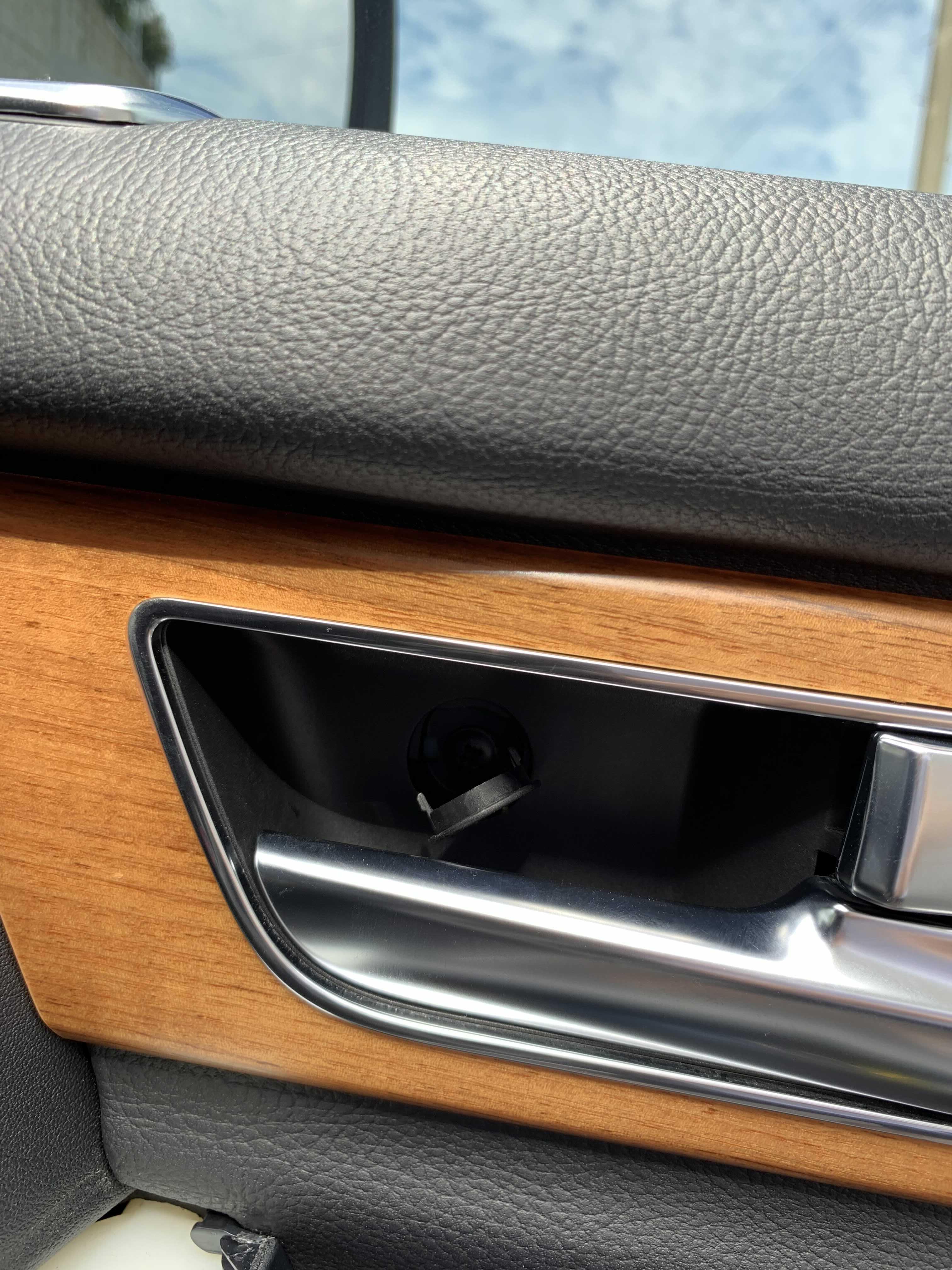

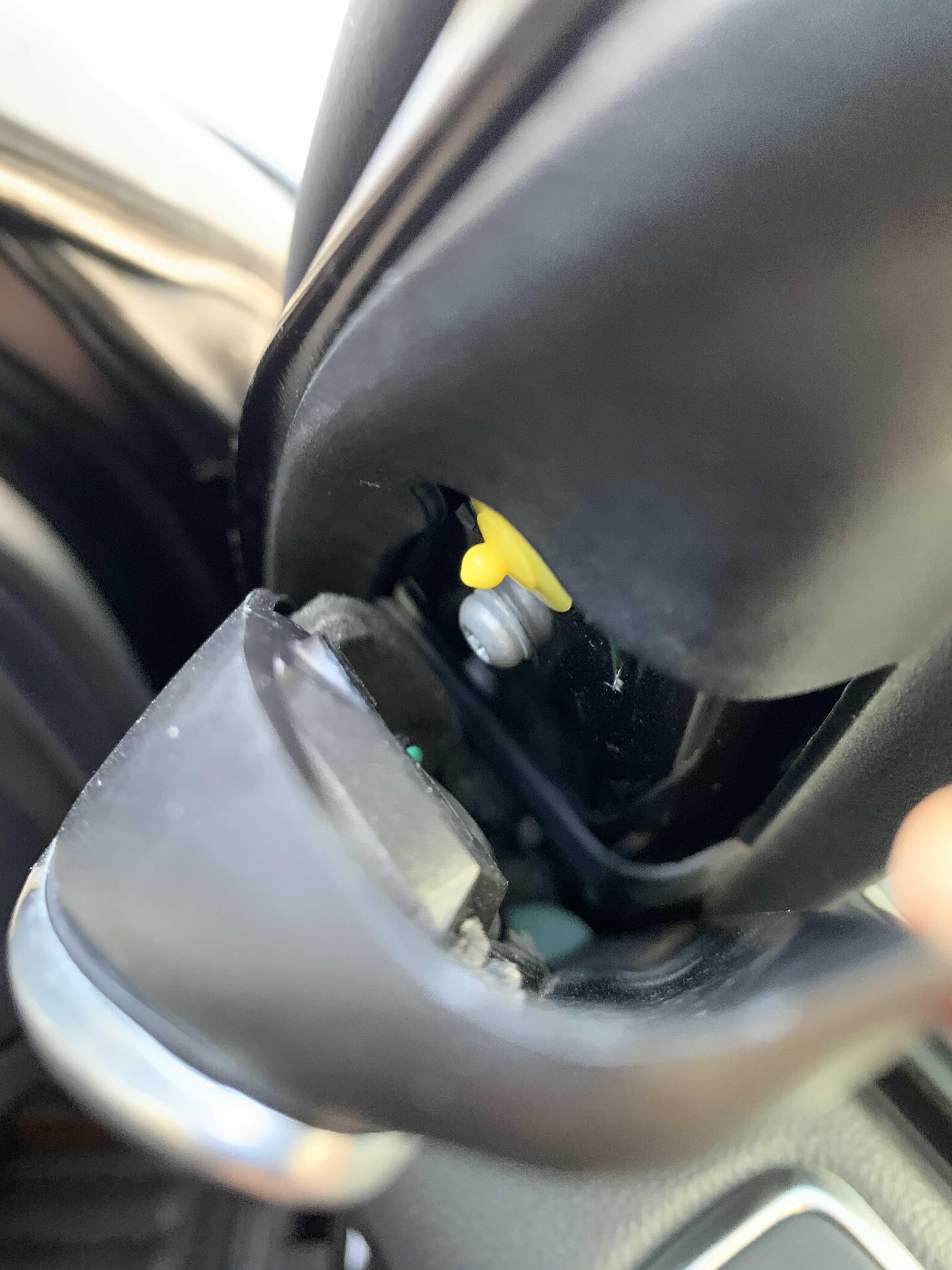

도어 내캐치 안쪽에 볼트 하나

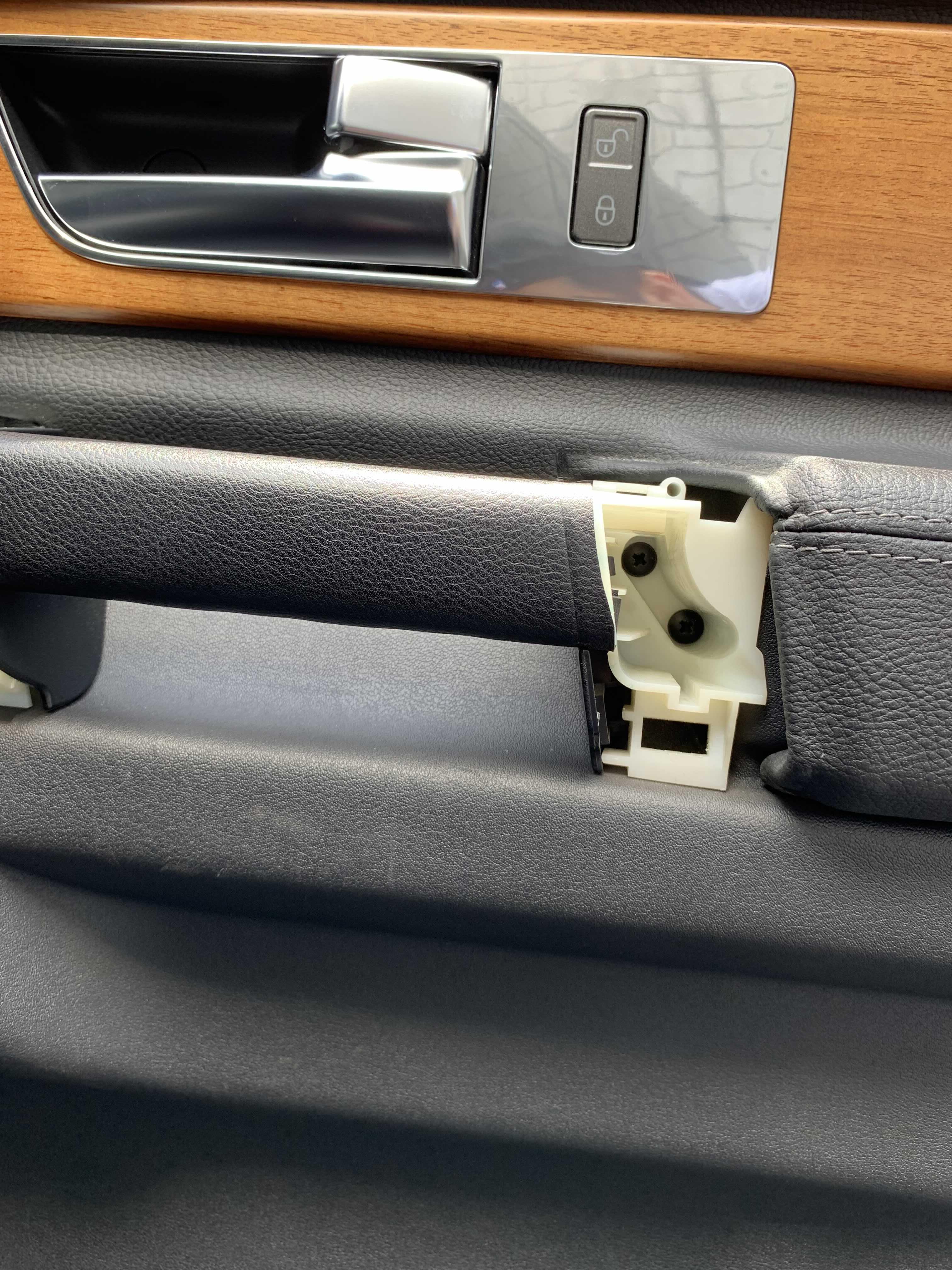

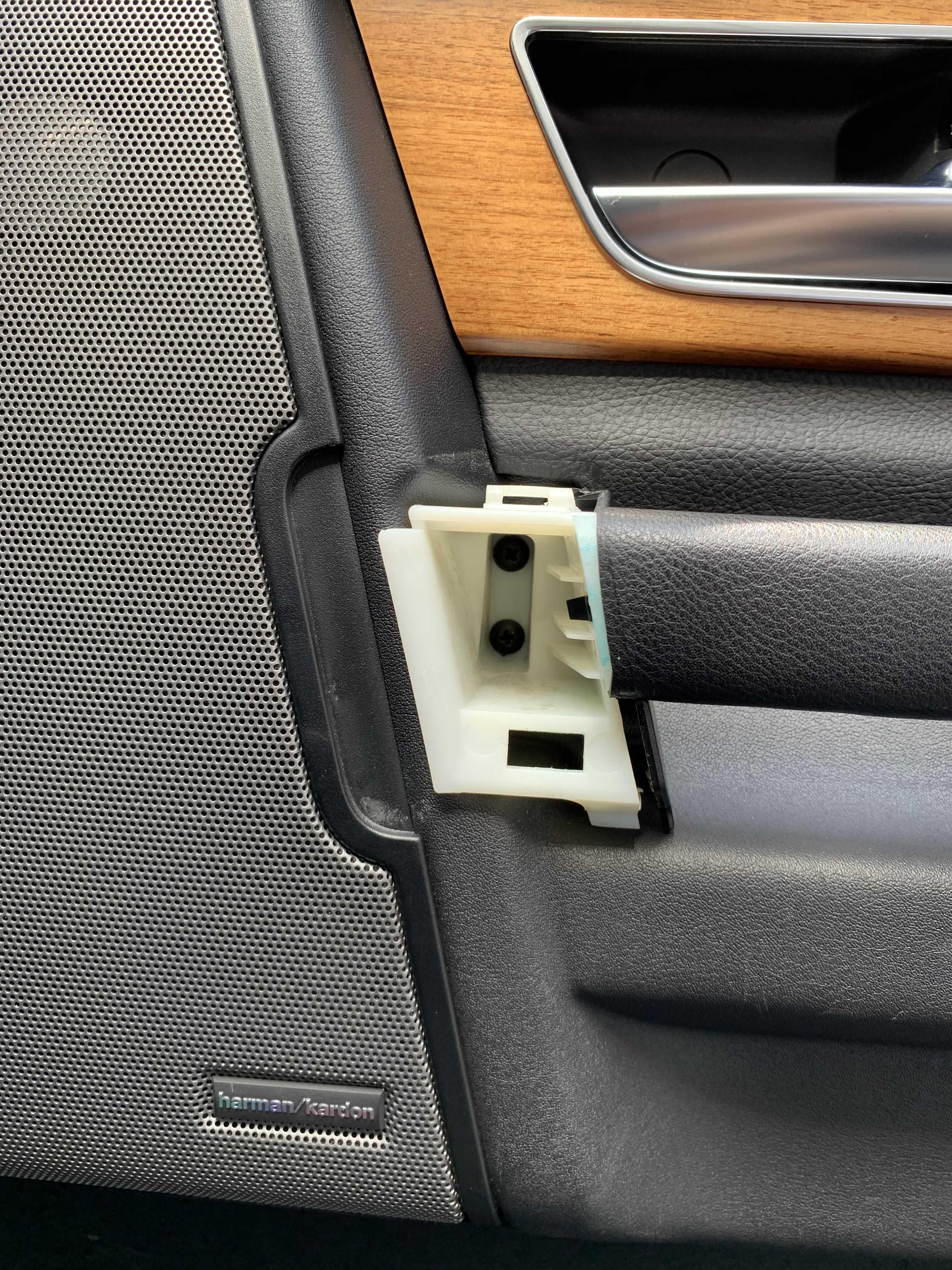

도어트림 수납함 양쪽에 볼트 두개

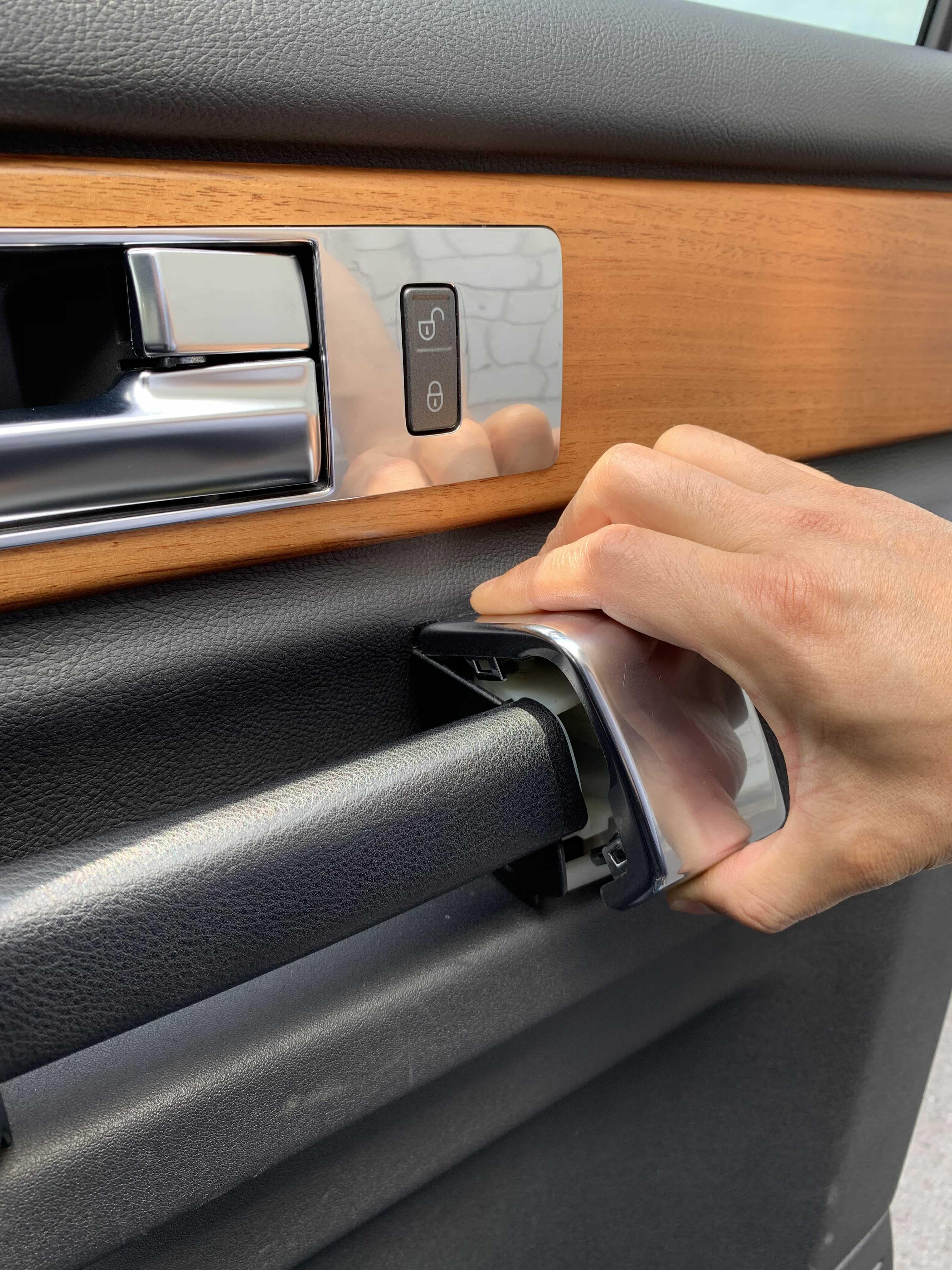

엄지손가락의 힘드로 밀면 도어트림 분해

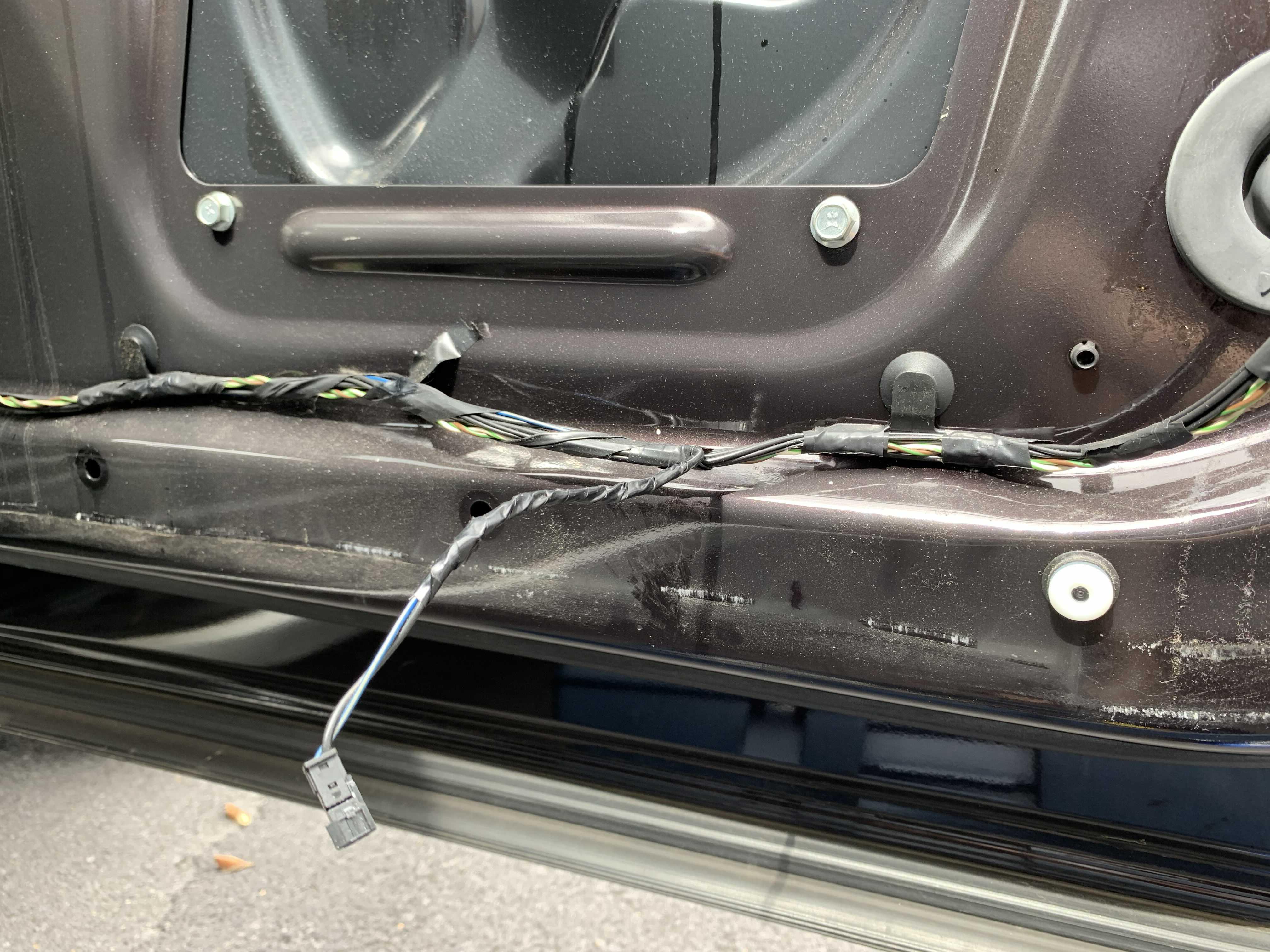

도어램프 2핀 커넥터

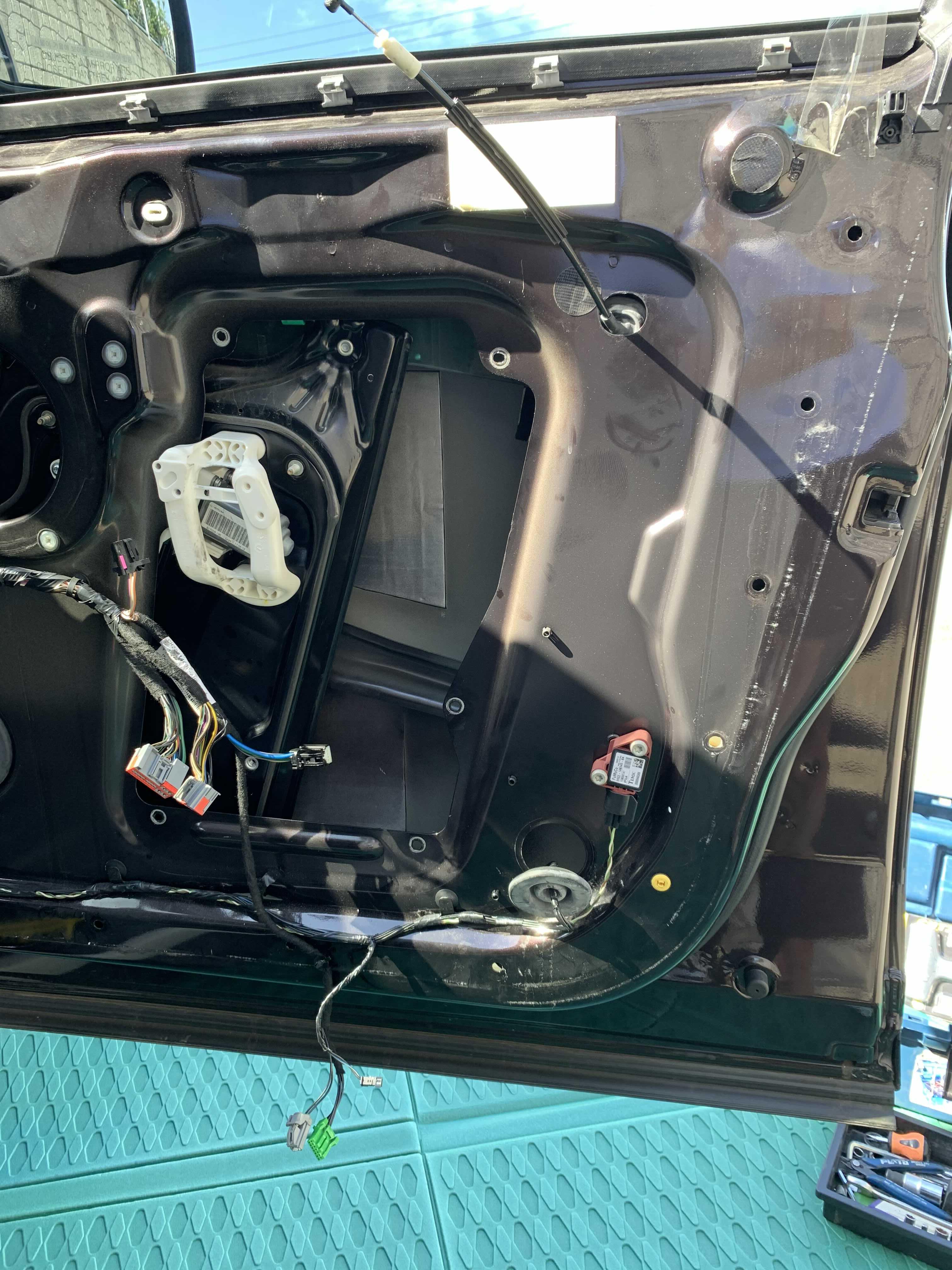

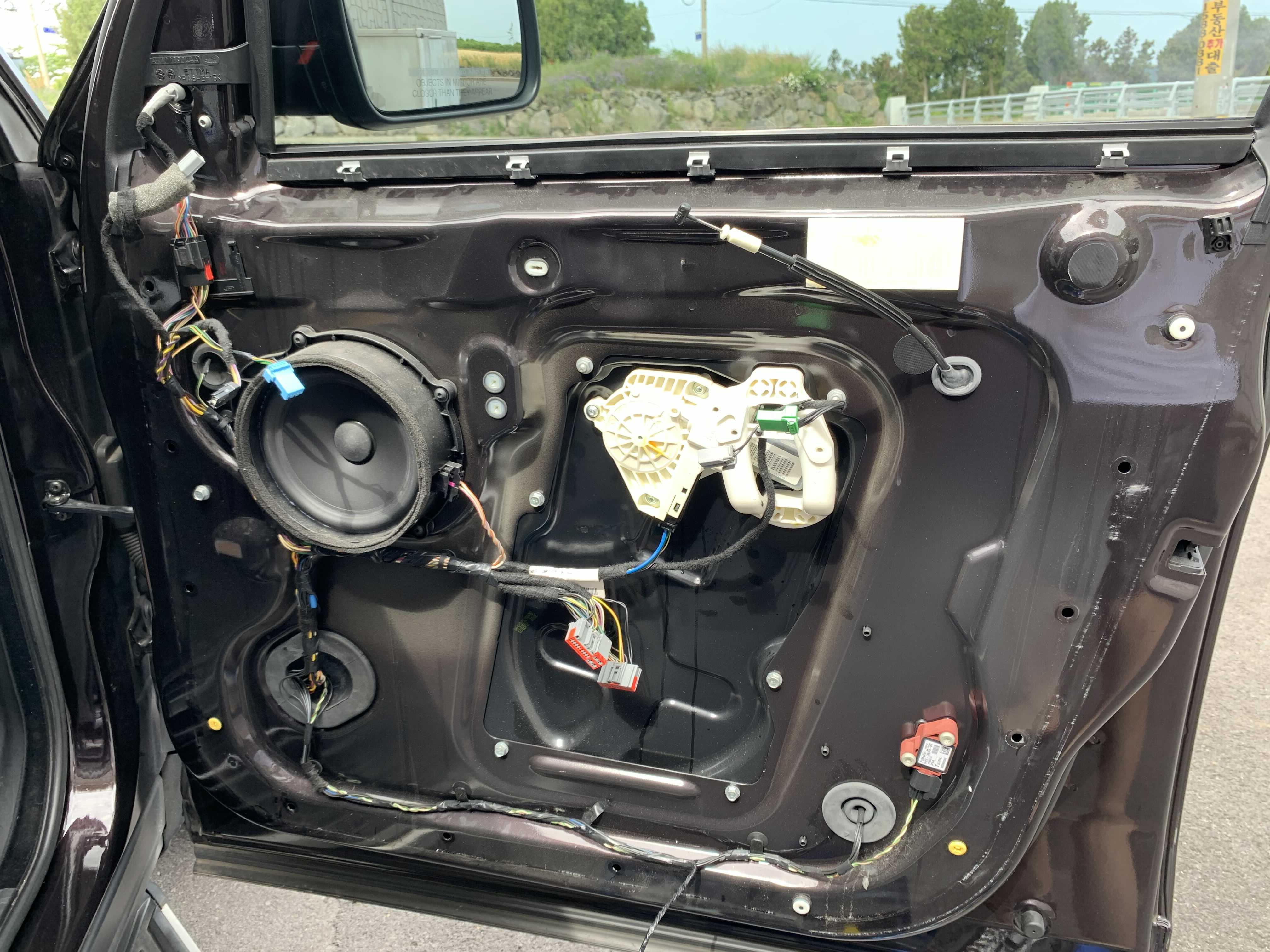

도어트림 분해완료.

스피커를 분해하려면 별렌치가 필요합니다

자... 이제부터 문제가 발생합니다.
유리를 분해해야 유리기어를 재끼고 공간을 확보할 수 있는데요.
유리가 분해가 되질 않습니다....

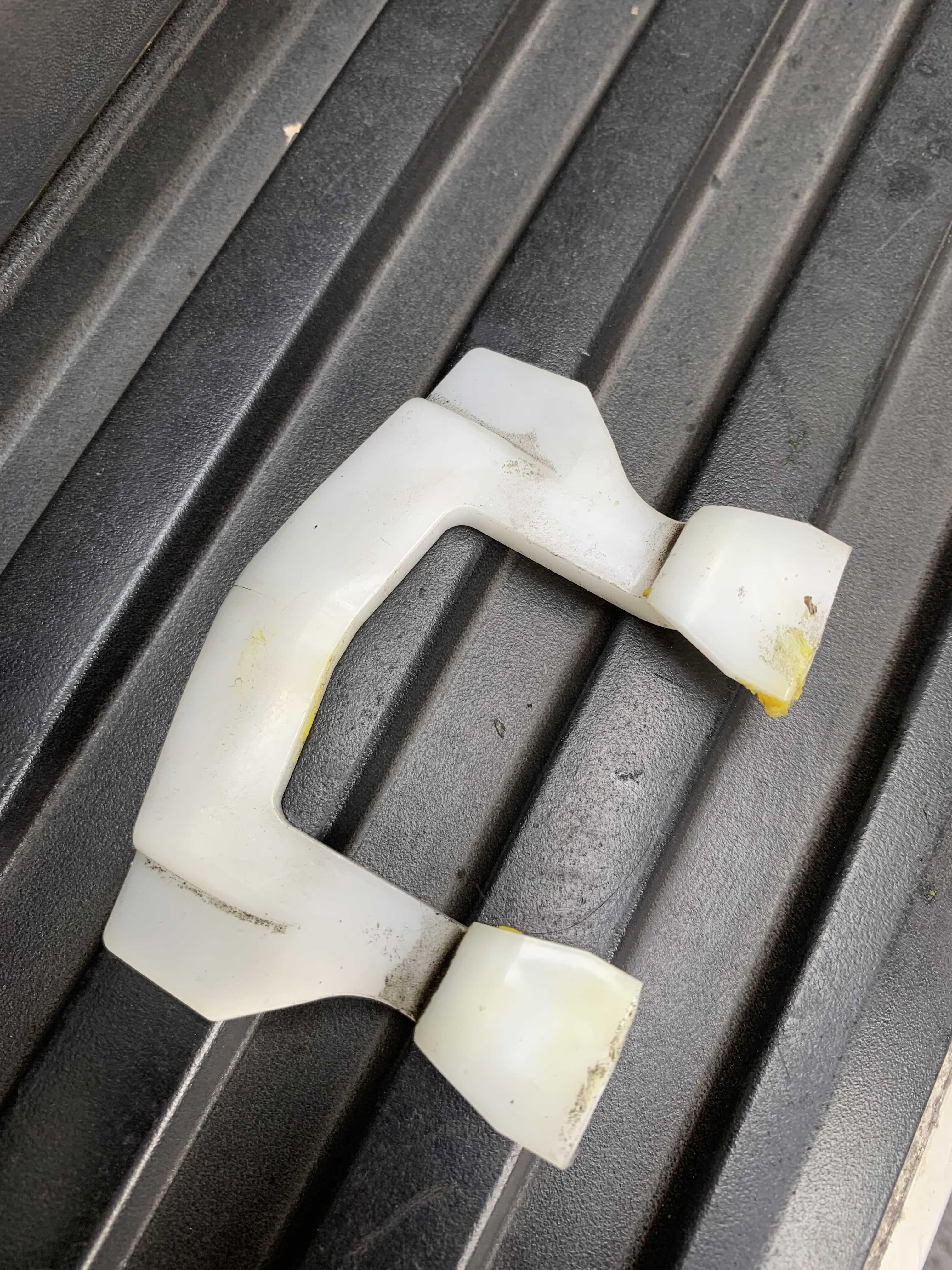

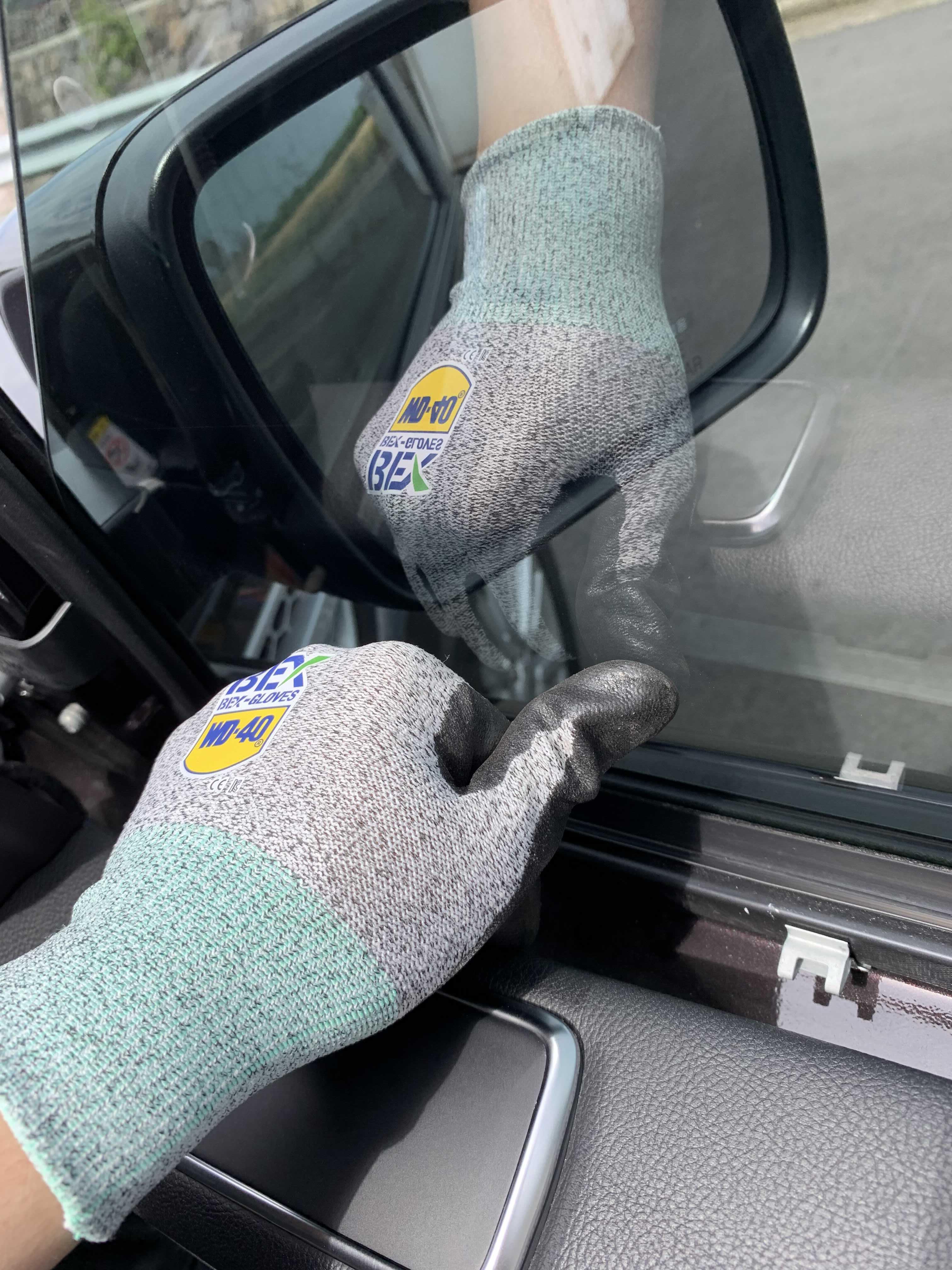

유리를 잡고 있는 클립을 힘을 주고 재끼다가 그만..

부러졌습니다;;;;
왜 이러지?? 유튜브에서는 클립 벌리면 유리가 쉽게 빠졌는데??

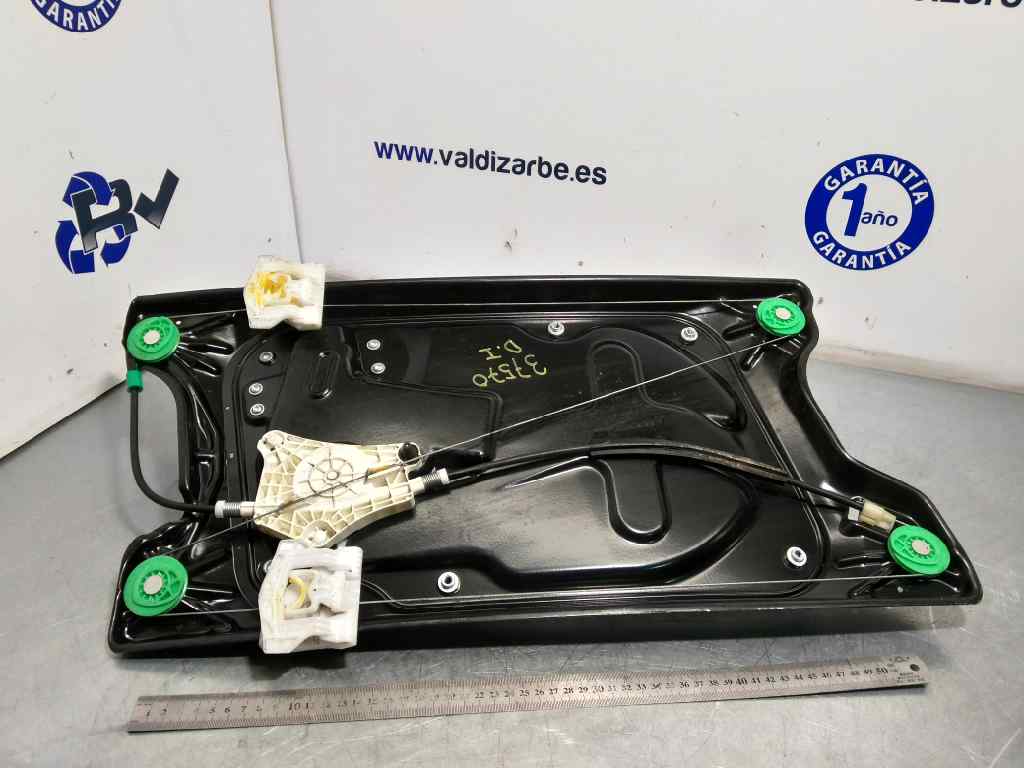

부품을 검색해보니...
앞 유리는 유리를 잡아주는 클립이 두개였네요. (젠장......)
유튜브에서는 리어 도어였거든요.
도저히 유리를 뺄 수가 없어서 일단 조립했어요.
유리를 잡아주는 클립이 하나 부러졌지만 남은 하나만 가지고도
이상없이 작동했기에...
차후에 문제가 발생한다면 위 사진의 유리기어도
교환을 해야겠지요.. ㅠㅠ

자, 1년여가 지난 2020년 10월 다시 도전해봅니다.
카페에서 추가정보를 입수했기 때문이에요.

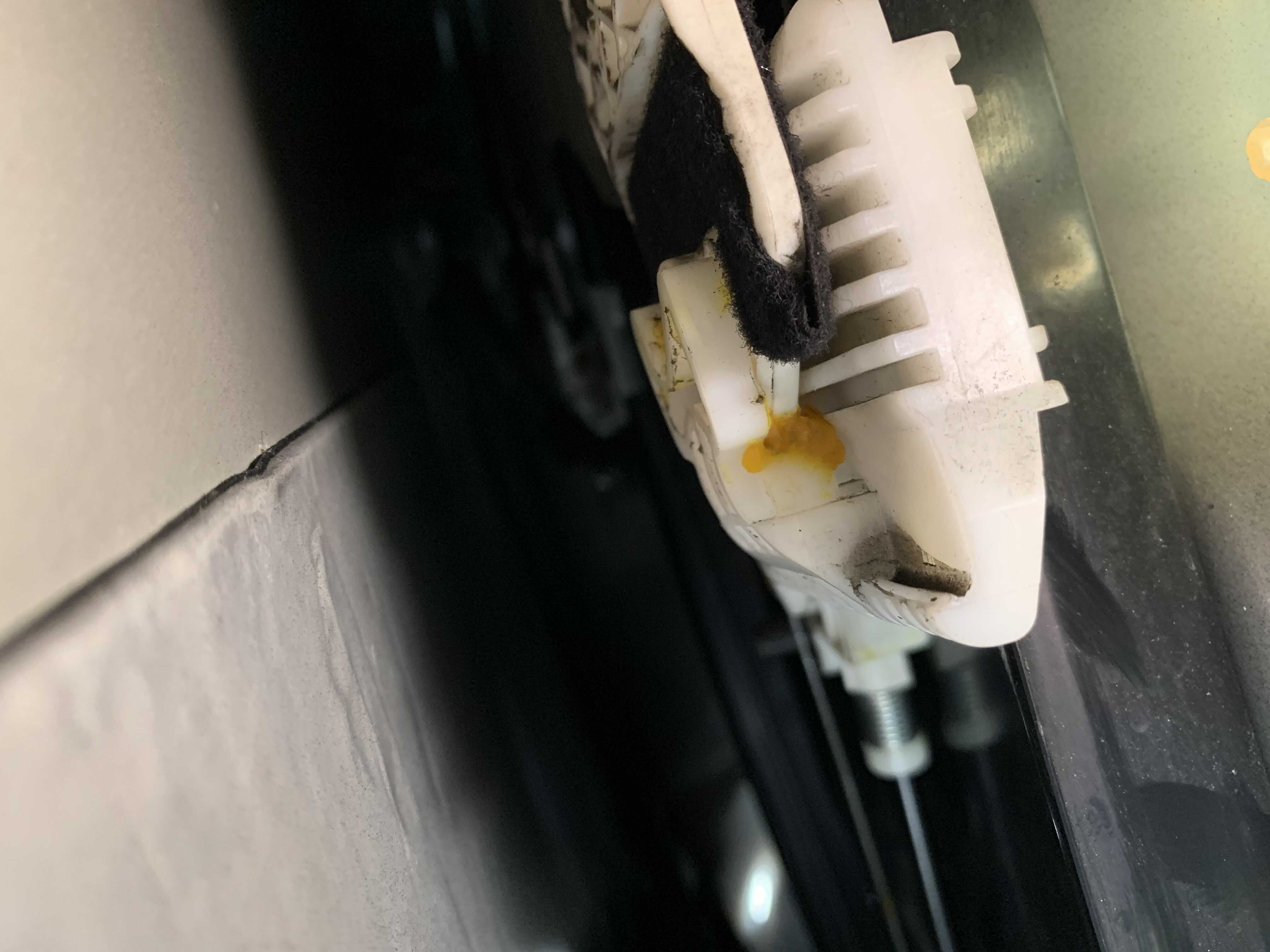

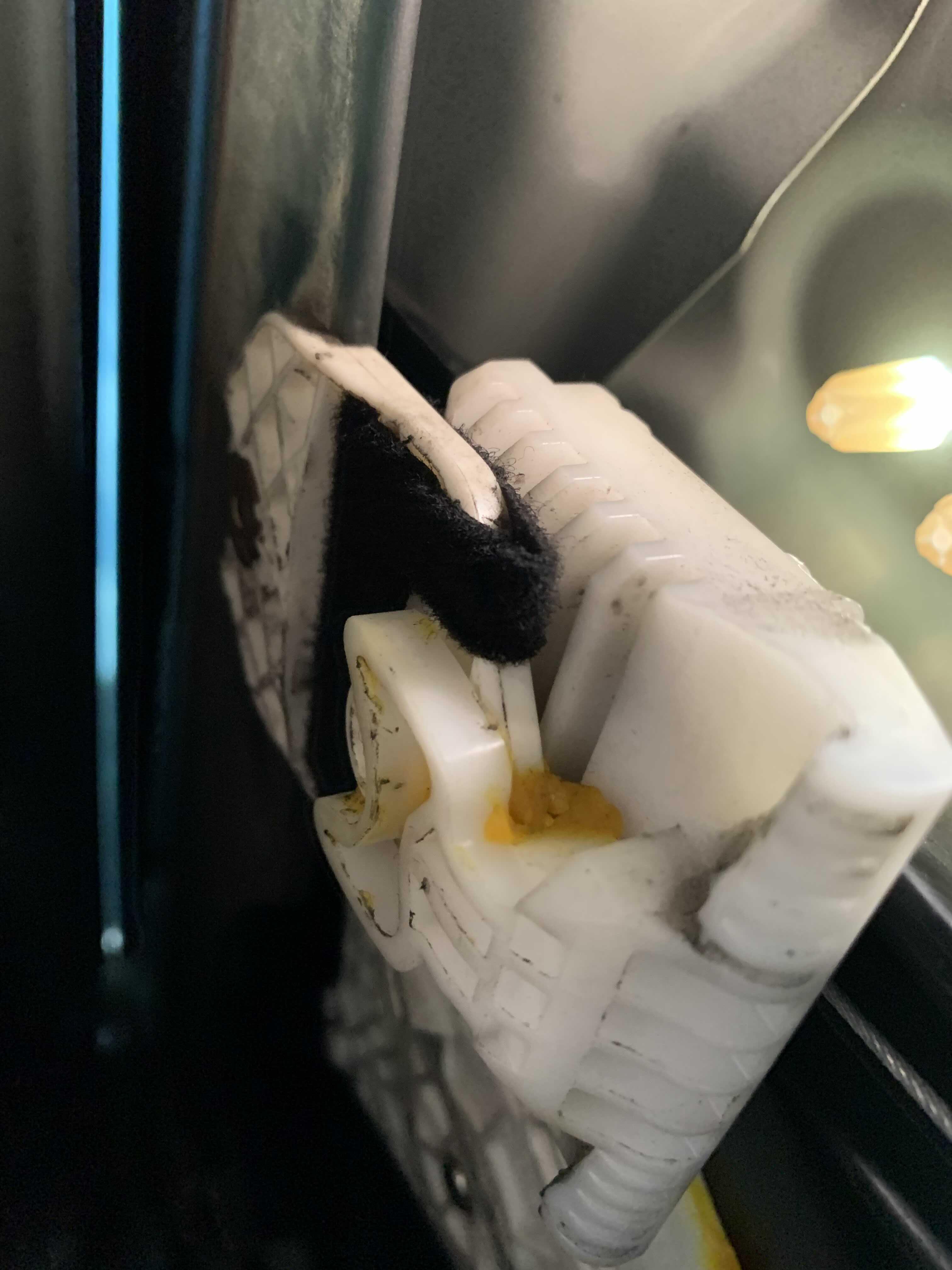

유리를 잡아주는 클립이 좌, 우 두개인데
좌측은 제가 작년에 부러뜨린 클립이구요.
오른쪽 클립에는 접근이 쉽지 않았어요.

도어 하단에 배선이 지나가는 고무패킹을 제거 하면
손가락 2개가 들어가는 작은 공간이 생기는데요
이 공간으로 유리를 잡아주는 오른쪽 클립에
접근할 수가 있답니다. 핳핳핳;;
그리고 팁을 하나 드리자면,
유리를 빼기 전에
유리기어를 채결해주는 10mm 육각볼트를 느슨하게 풀어줘야
유리가 잘 빠집니다.
어차피 좌측 클립은 부러졌고;;

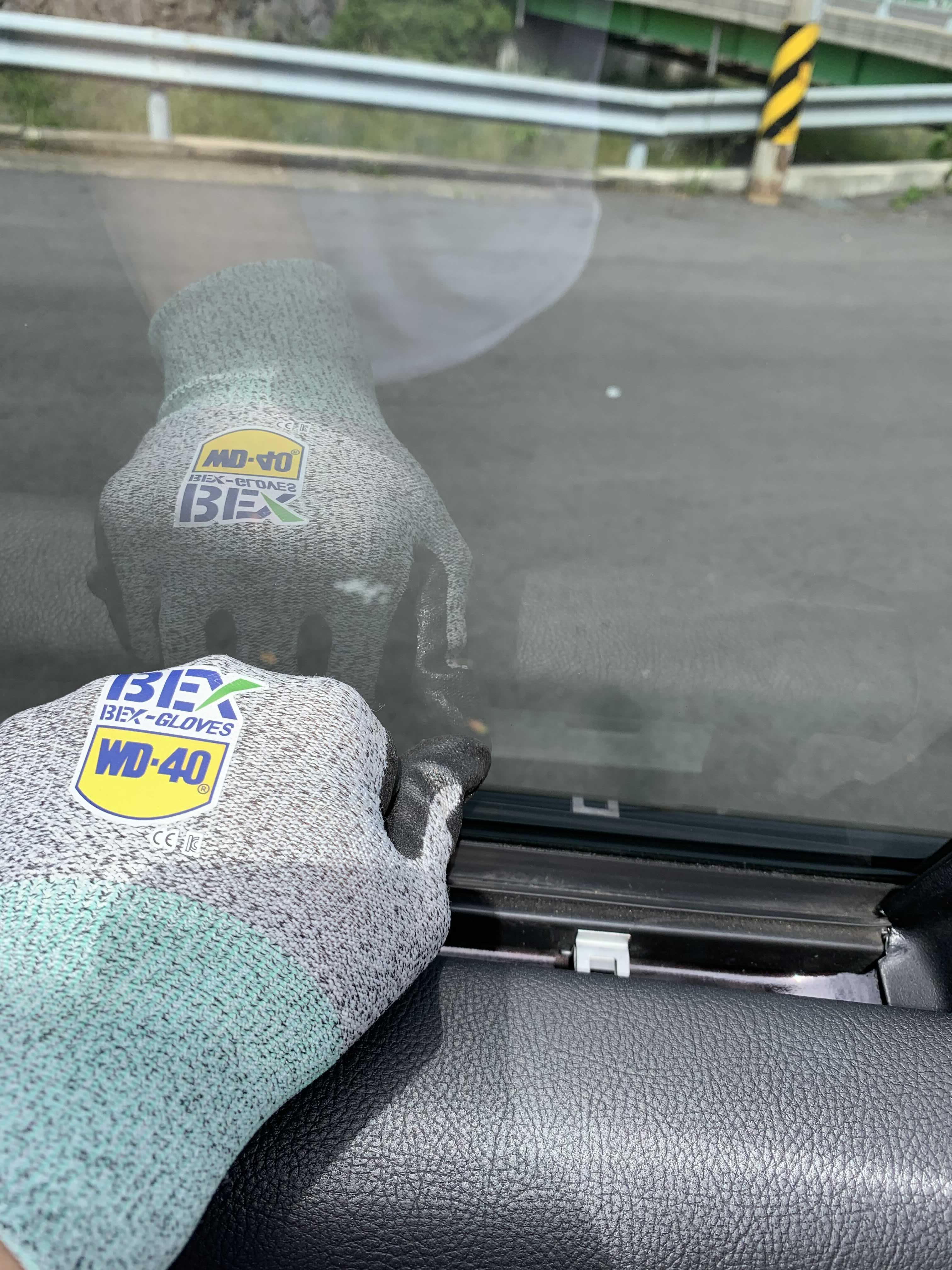

오른쪽 클립만 재껴서 유리를 탈거하고
테이프로 유리가 떨어지지 않게 고정해 놓습니다.

도어래치 고정부도 별렌치입니다.

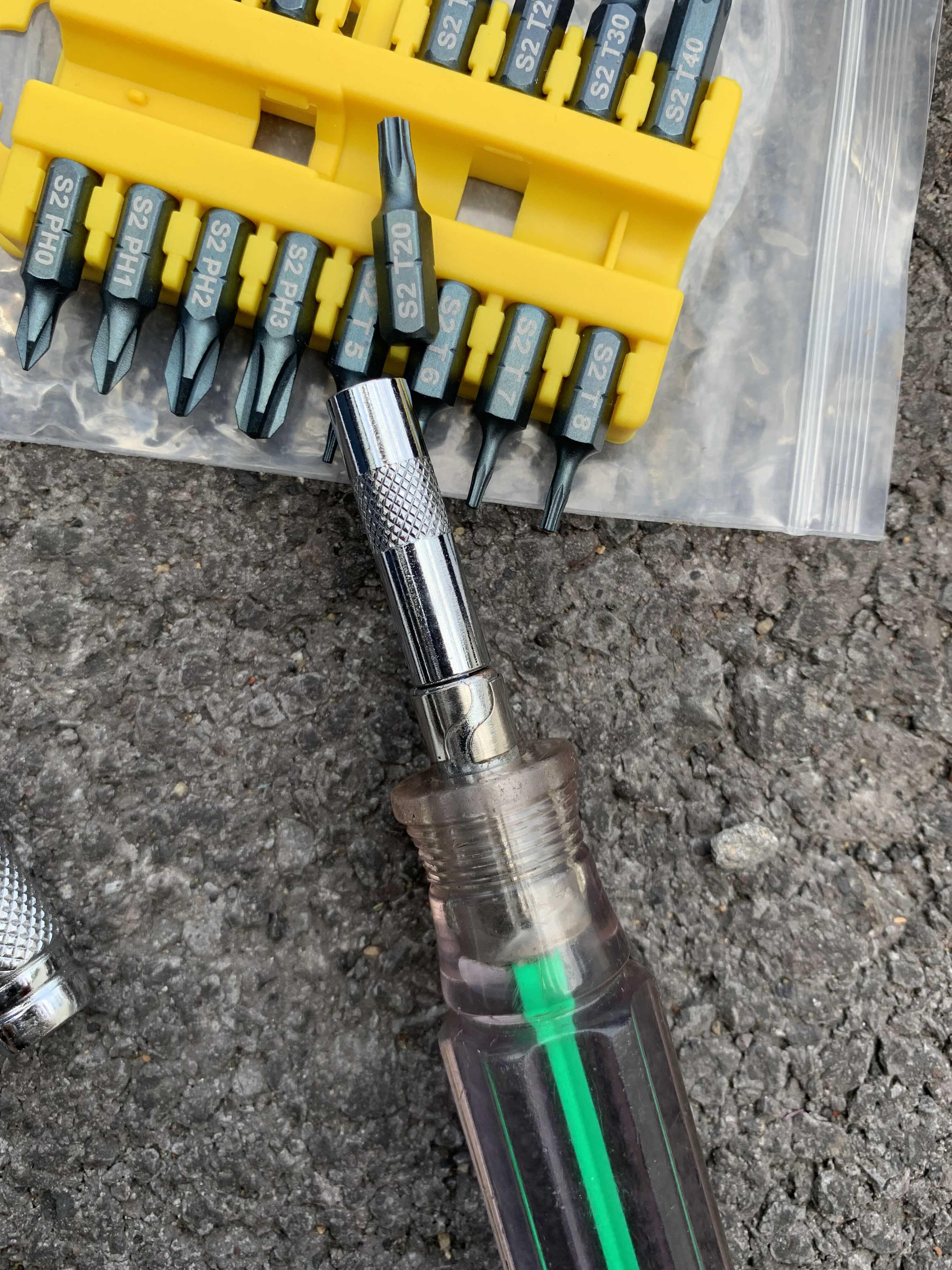

T30 사이즈 별렌치

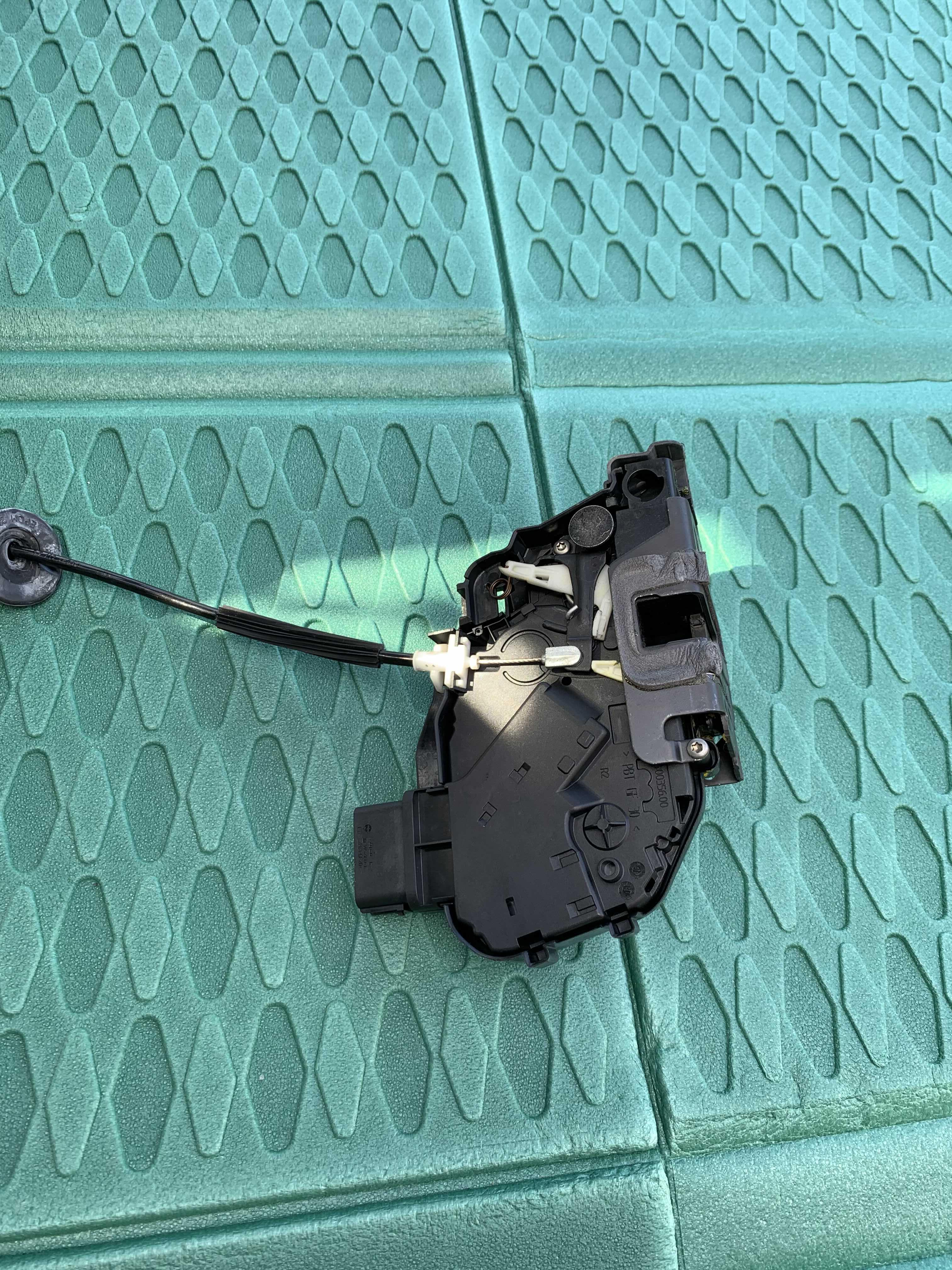

드디어 도어래치와 인사하게 되었습니다.
반갑다 짜식아~~~~

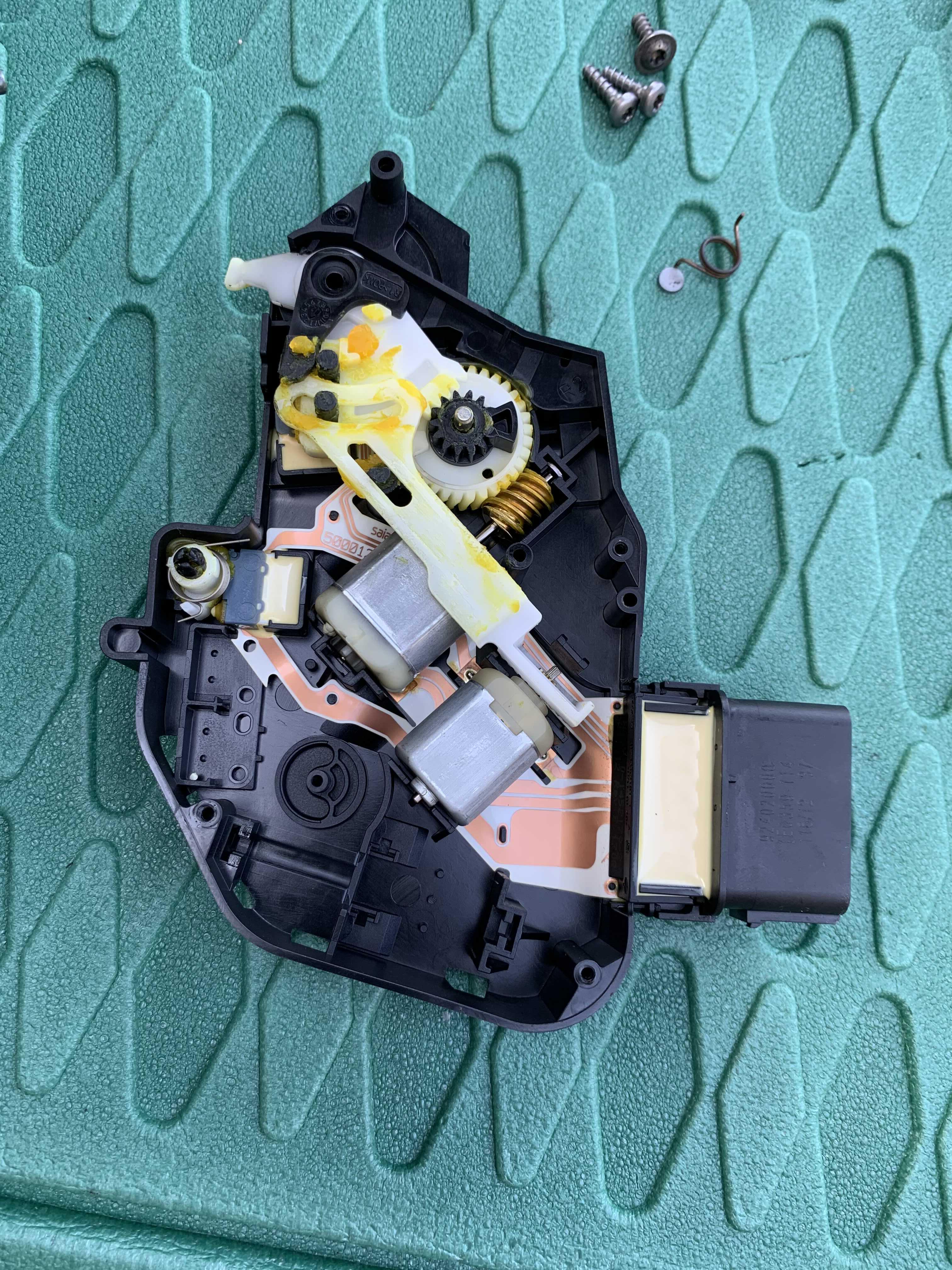

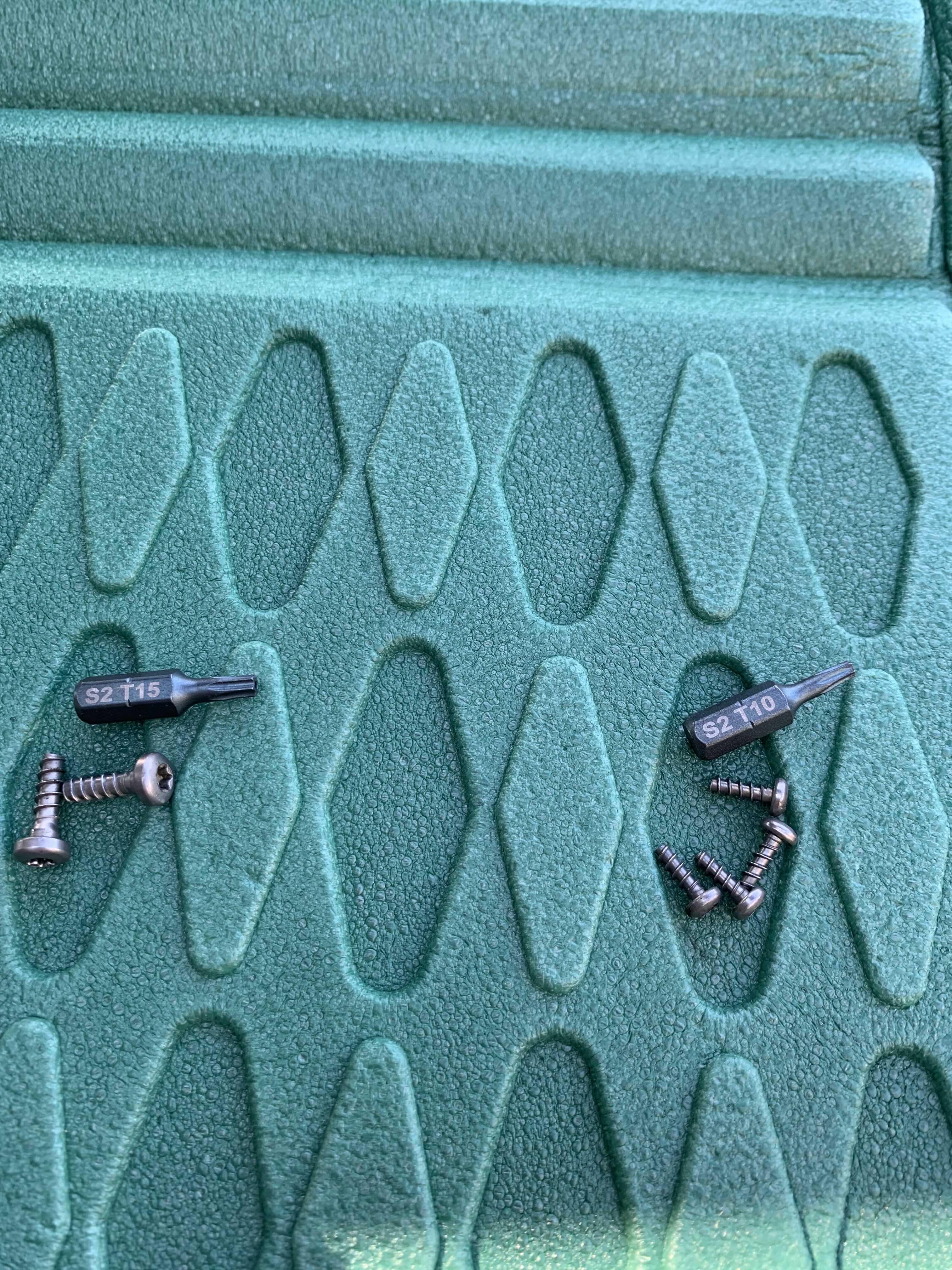

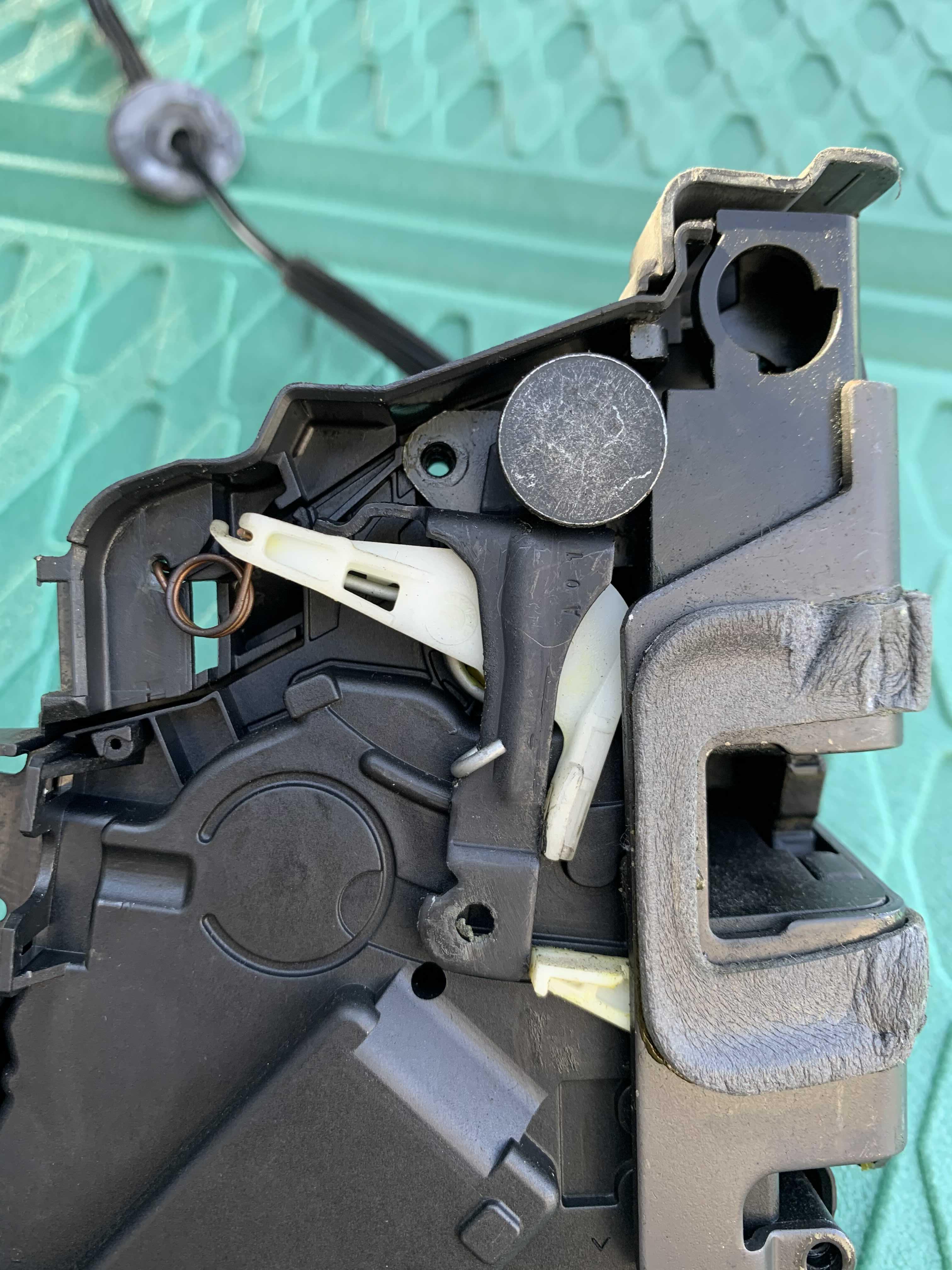

T10, T15 별렌치를 사용하여 도어래치 분해

분해전에 항상 사진을 찍어두고
조립시 햇갈리지 않게 합니다.

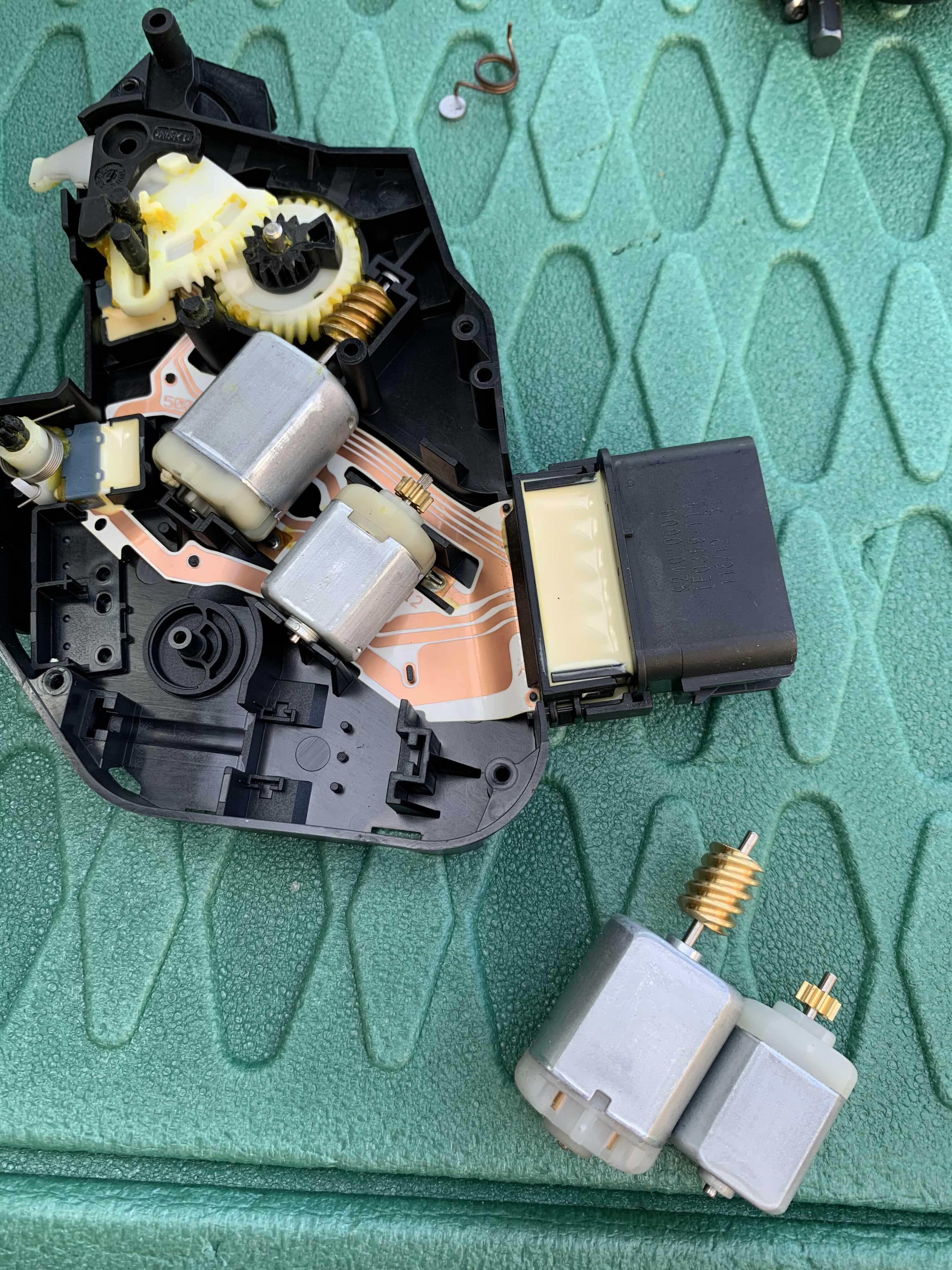

이 모터 둘 중 하나가 사망했을겁니다.
테스트 할 상황은 아니기 때문에
준비한 모터로 두개 모두 교체해 줍니다.

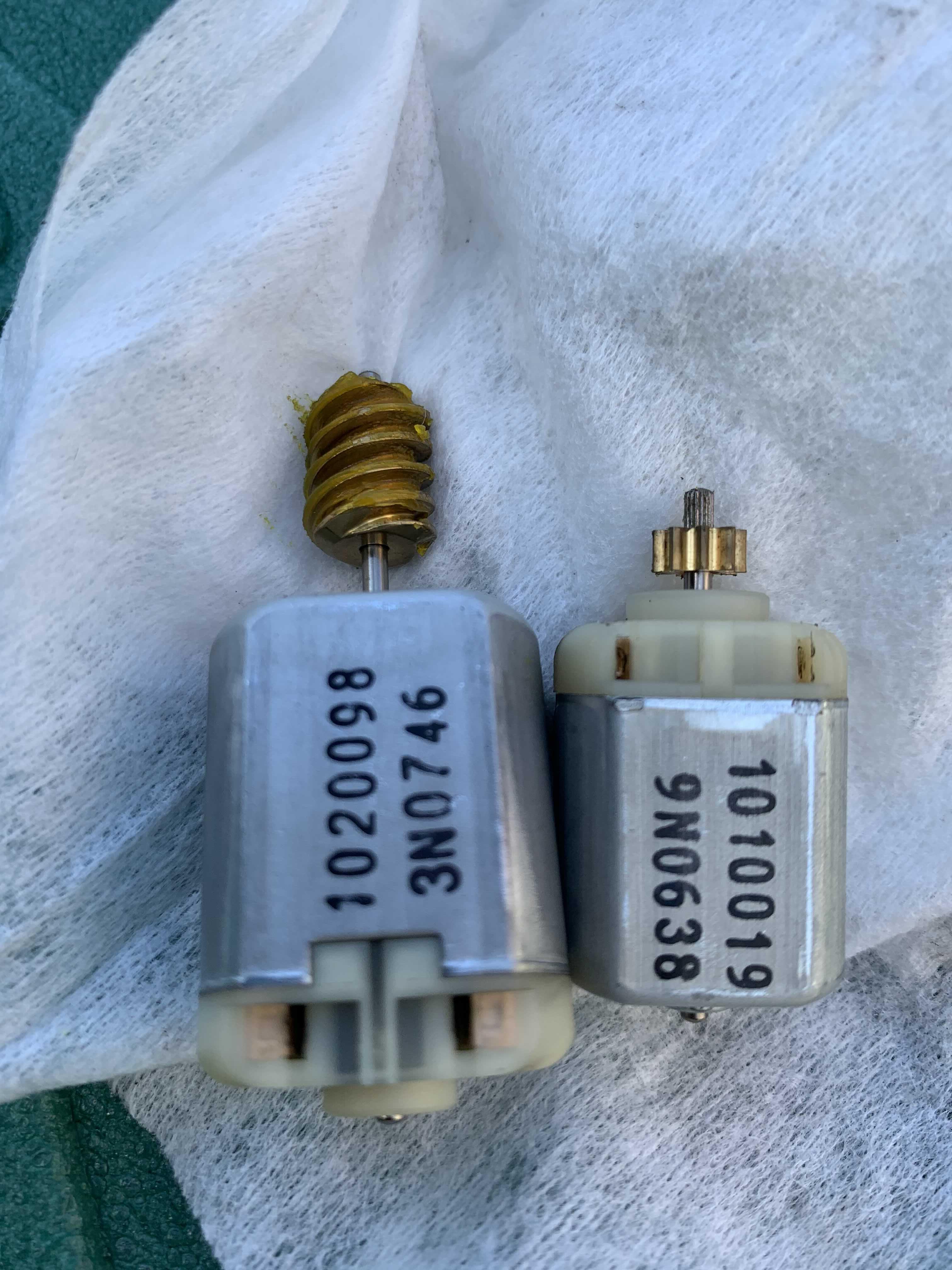

정품에는 모터 번호가 적혀져 있습니다.

기존의 구리스는 대충 닦아주고
동봉된 구리스로 쳐발쳐발 해줍니다.

케이스 부분에도 쳐발쳐발 해줍니다.
조립은 분해의 역순입니다.
사실 모두 조립을 했는데 문제가 또 발생했어요.
작동이 잘 안되는.....
그래서 다시 다 분해하고 여분의 모터로 재조립했습니다.
이젠 거의 선수급이라 도어래치 분해까지 10분이면
가능합니다.
알바를 해볼까요... ㅋㅋ
다시 조립해보니 너무나 잘 작동합니다.
1년여 불편하고 스트레스 받았었는데
너무나 후련하네요.. ㅎㅎㅎㅎ

근데 또 문제가 생겼죠.

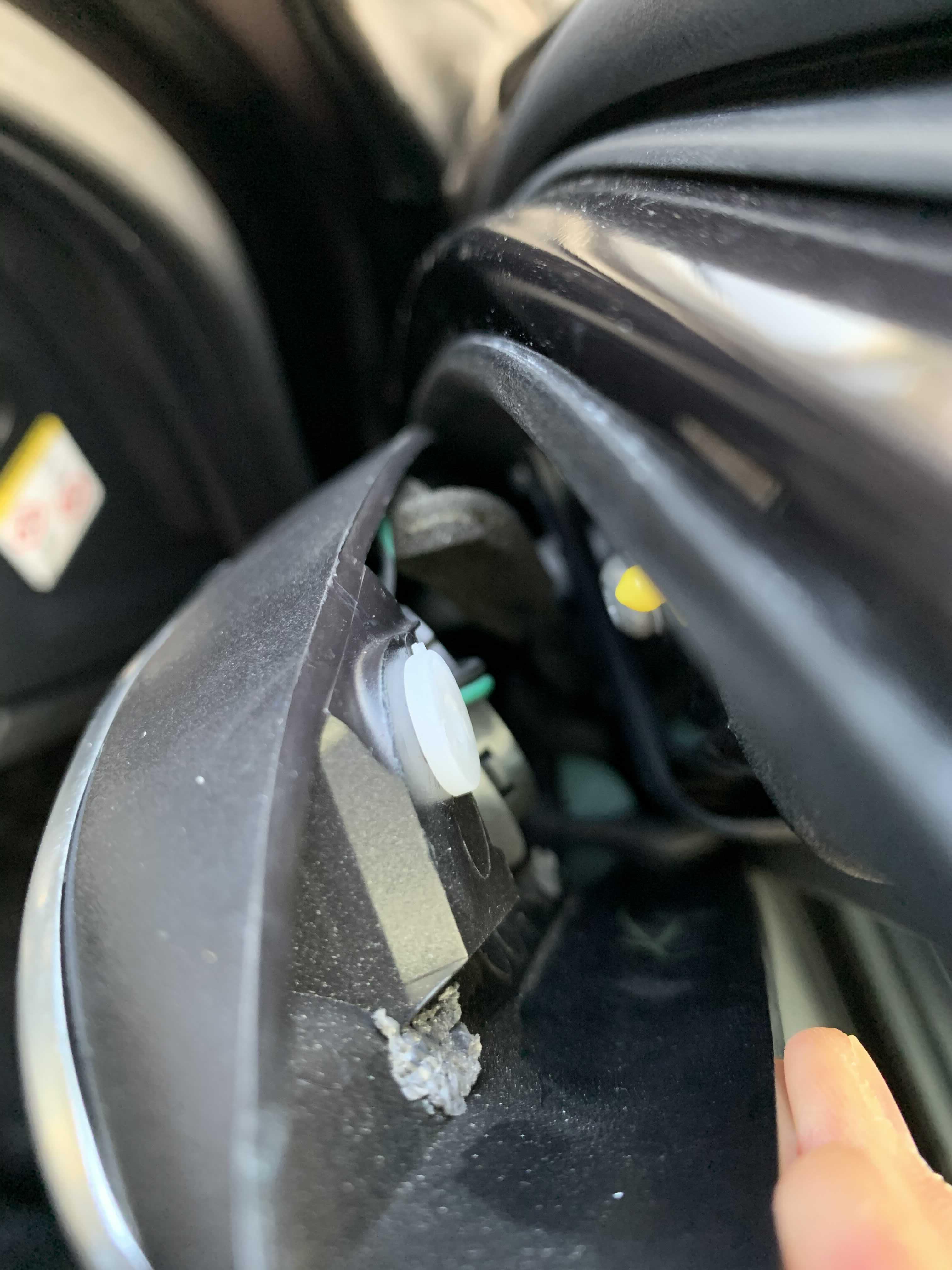

트위터 부분의 클립이 부러졌습니다.
트위터 조립이 되질 않는 상황...

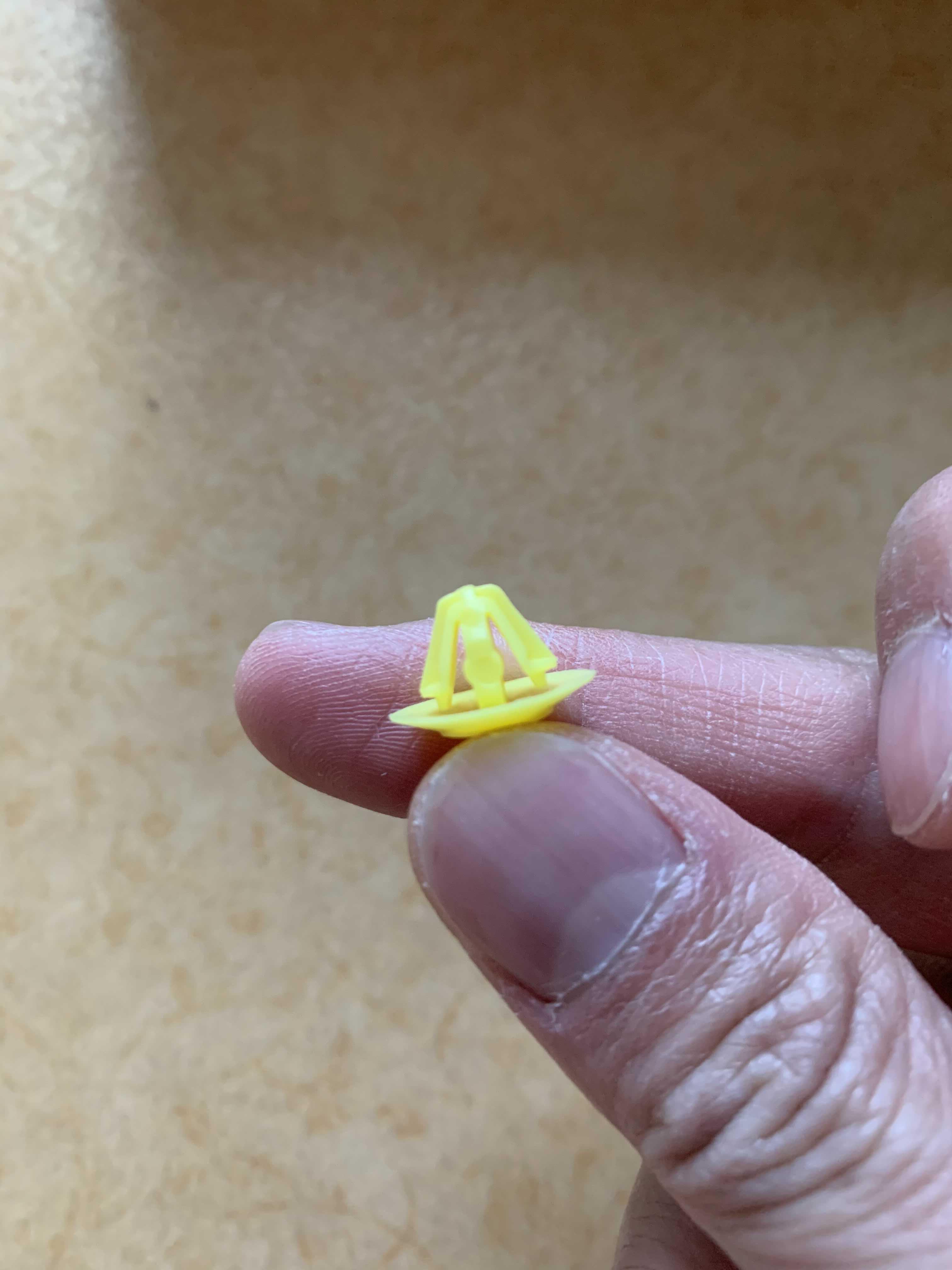

트위터 부분의 클립은 아주 작은 사이즈네요.
폭풍 검색 들어갑니다.
같은 모양이 잘 안보이지만...
알리에는 없는게 없지요.

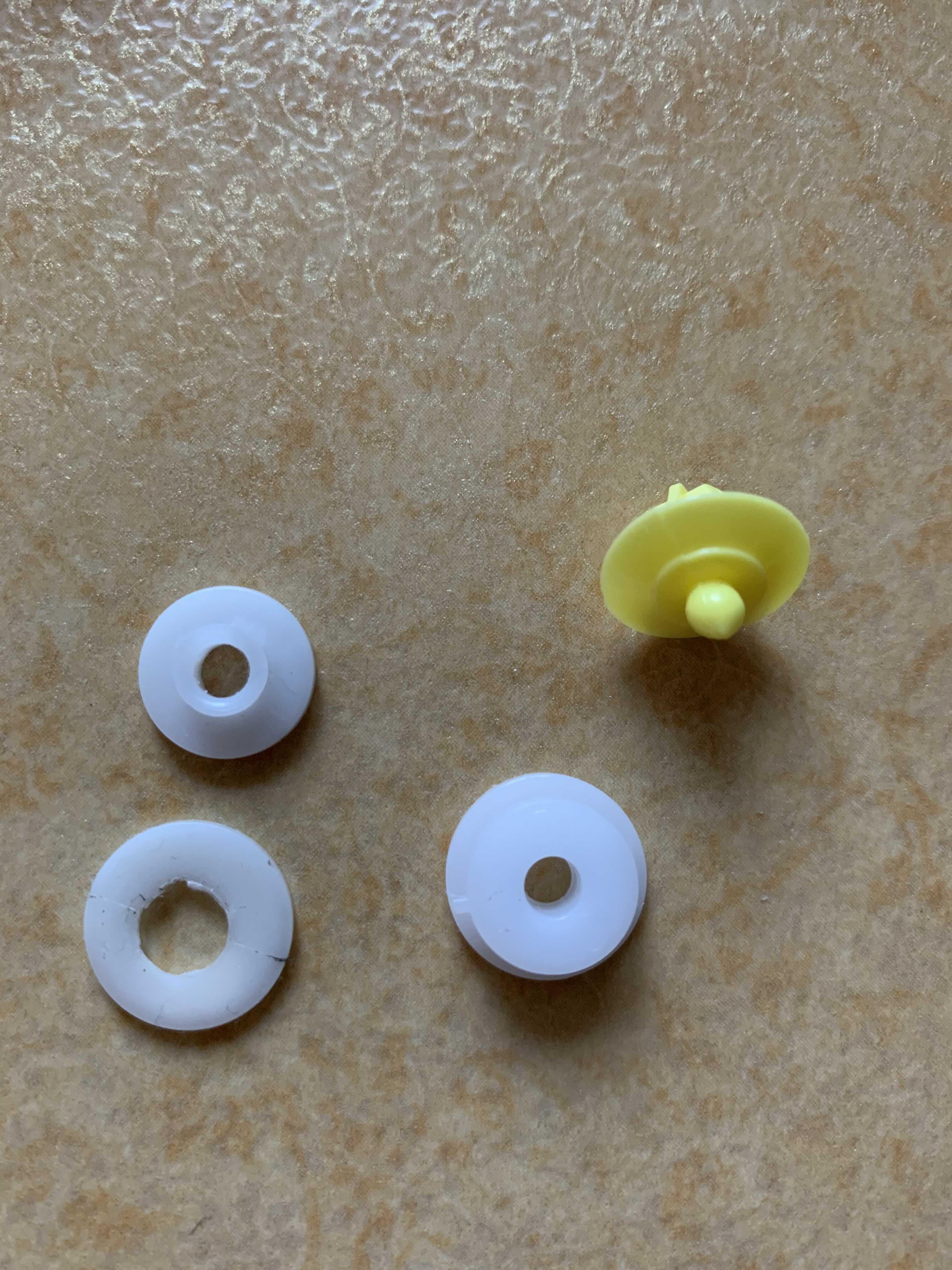

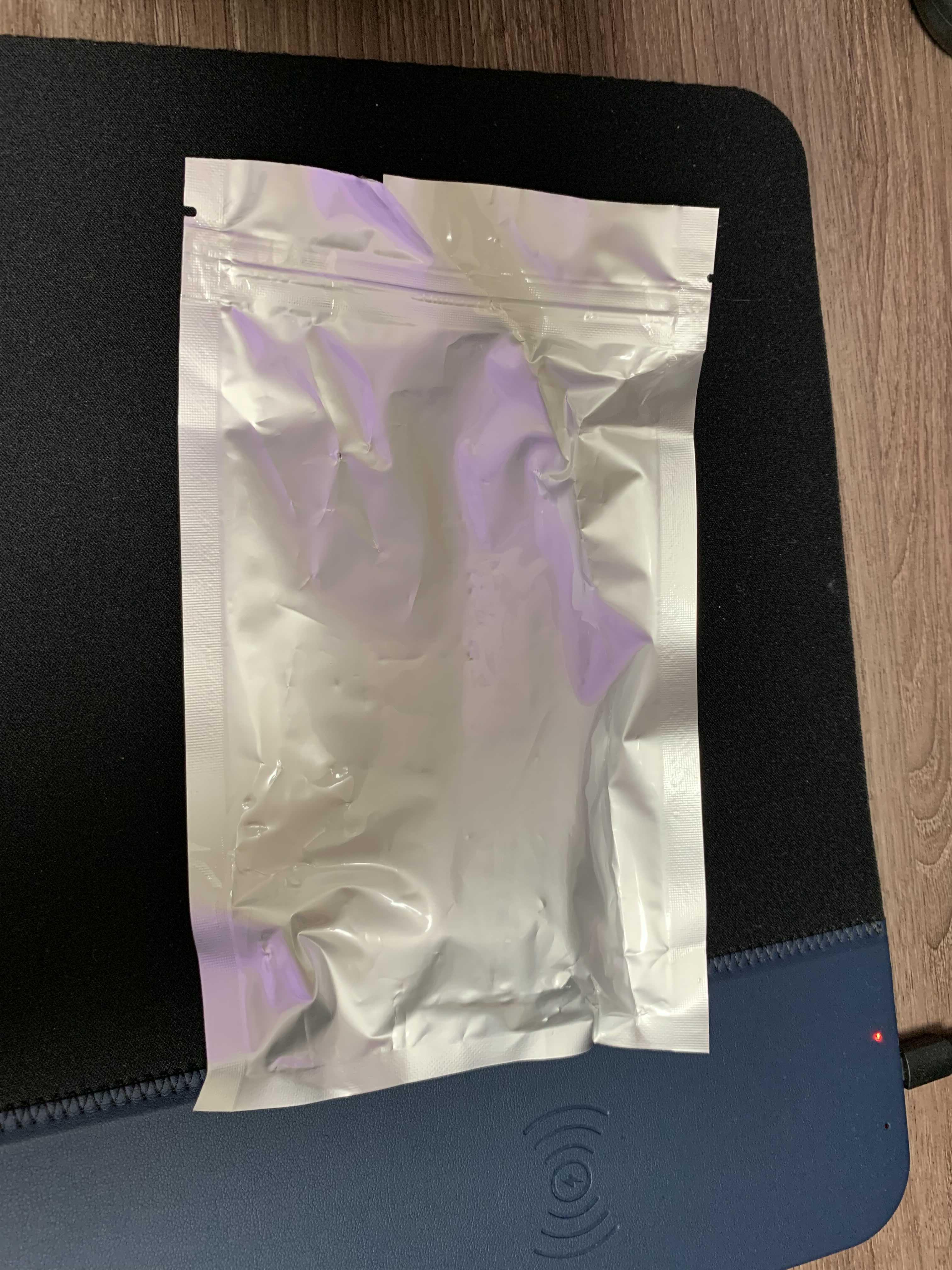

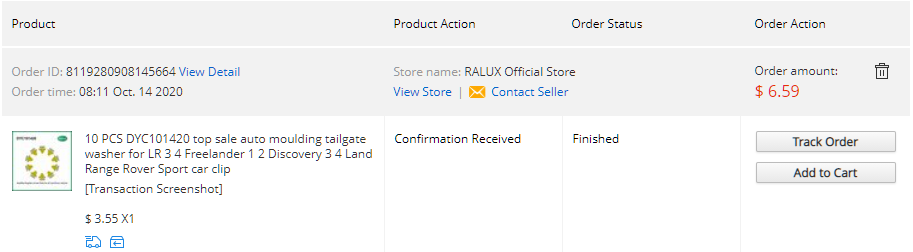

클립 암,수 10세트를 구매합니다.
남는 클립들을 모아서 정리를 해둬야겠어요.

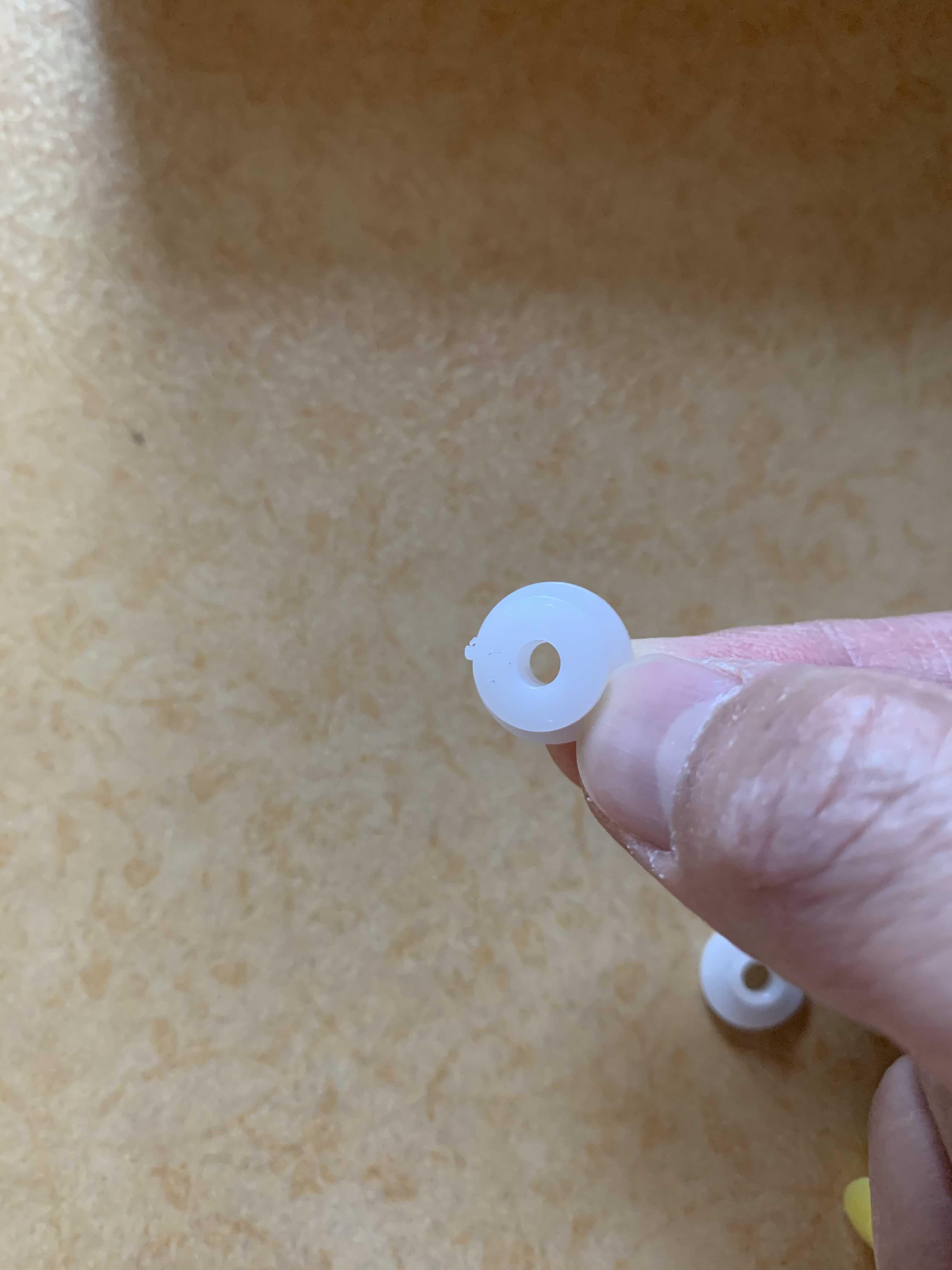

클립 암놈 부분 마감이 그리 훌륭하지 않네요.
뭐... 사용상에 문제는 없을 것으로 예상하여
그대로 사용합니다.

그나마 클립 숫놈은 양호합니다.

비어있는 클립 암놈 자리

클립 암놈을 끼워주고 마무리 합니다.

거의 1년 넘게 머리속에서만 구상하고
에이... 샵에 맡겨버릴까 수십번 생각했었는데요.
사전 정보만 잘 숙지하고 있다면 할만한 작업이라
생각됩니다.
경험이 없는 샵에 맡겨도 해메기는 마찬가지 일 듯 하구요.

도어잠금이 잘 안되거나 도어래치가 고장이신 분들에게
도움이 되길 바라며... 이만 줄입니다.


# 총평

1. 도어가 잘 잠기지 않다면 도어래치를 의심해보자
2. 도어래치 어셈블리를 교환해도 되지만 모터만 교환도 가능하다.
3. 혹시 어려움 있으시면 언제라도 연락주세요.
